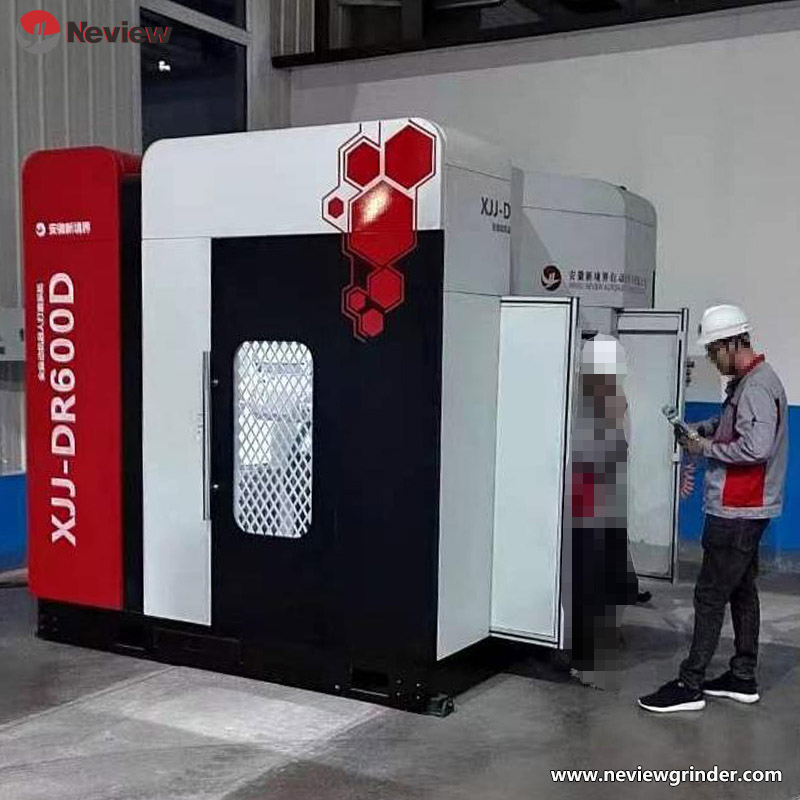

Rectificadora CNC robótica inteligente DR-600D para fundición de hierro

Rectificadora CNC robótica inteligente DR-600D para fundición de hierro

Robots duales con mesa giratoria de tres bancos de trabajo, adecuados para el rectificado de piezas de hierro de tamaño pequeño y mediano en grandes cantidades.

  • Número de artículo :

    DR-600D
  • Pedido (MOQ) :

    1 Unit
  • Pago :

    TT 50% deposit first, and then TT 50% before shipment.
  • Origen del producto :

    China
  • Puerto de embarque :

    Shanghai
  • Plazo de entrega :

    60 Days
  • Peso :

    6 T



Configuración principal



Tres wbanco de orcoses, dual arms, cuatro pprocesamiento shusillos



Parámetros clave

Tamaño máximo de mecanizado (mm) Carga máxima soportada (kg) Carga del brazo (kg) Número de ejes de mecanizado Precisión de posicionamiento repetido (mm)
φ600*H350 150 200 14 ±0,05
Potencia del husillo (kW) Potencia de funcionamiento (kW) Potencia total (kW) Tamaño del equipo (mm) Peso del equipo (T)
22 Acerca de 7.0 55 2970*2980*2500 6



Descripción general del producto

El DR-600D, desarrollado por Anhui Xinjingjie Automation Technology Co., Ltd., es un sistema de rectificado robótico de doble brazo y triple estación, diseñado para la producción a gran escala de piezas pequeñas de fundición de hierro. Gracias a su tecnología de varillaje de 14 ejes y una configuración de cuatro husillos, logra una producción en masa eficiente gracias a la colaboración entre dos robots y un diseño de mesa giratoria de triple estación. Este sistema ofrece mecanizado de alta precisión y flexibilidad de producción, lo que lo hace ideal para el desbarbado y pulido a gran escala de piezas pequeñas de fundición de hierro, como componentes de automoción y piezas de maquinaria agrícola.

Principales ventajas técnicas

1. Colaboración de dos robots de 14 ejes

Los brazos robóticos duales coordinados con una mesa giratoria de triple estación permiten operaciones simultáneas de "carga - molienda - descarga", aumentando la productividad en más del 60% en comparación con los sistemas de un solo brazo.

El enlace de 14 ejes admite el mecanizado de trayectorias complejas y cubre más del 85 % de los requisitos de rectificado de piezas pequeñas de hierro fundido.superando ampliamente las capacidades de proceso de los sistemas de 5 ejes.

2. Capacidad multiproceso de cuatro husillos

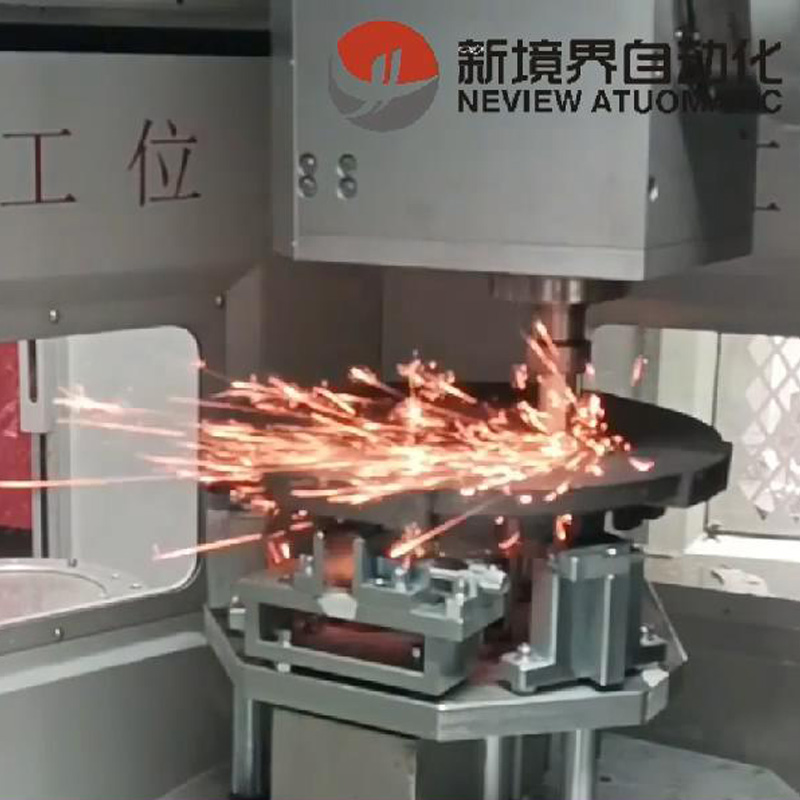

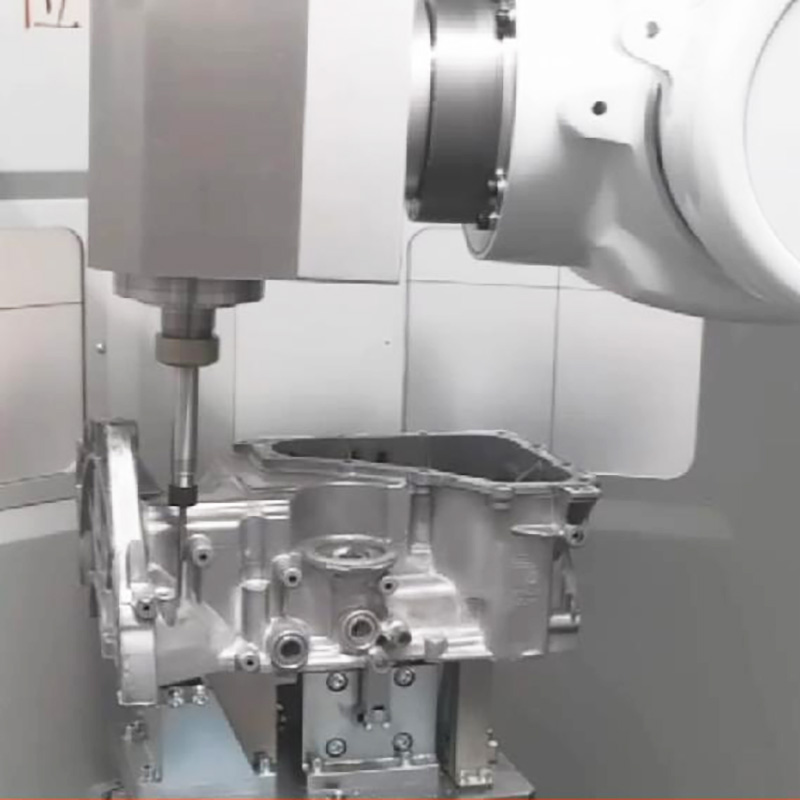

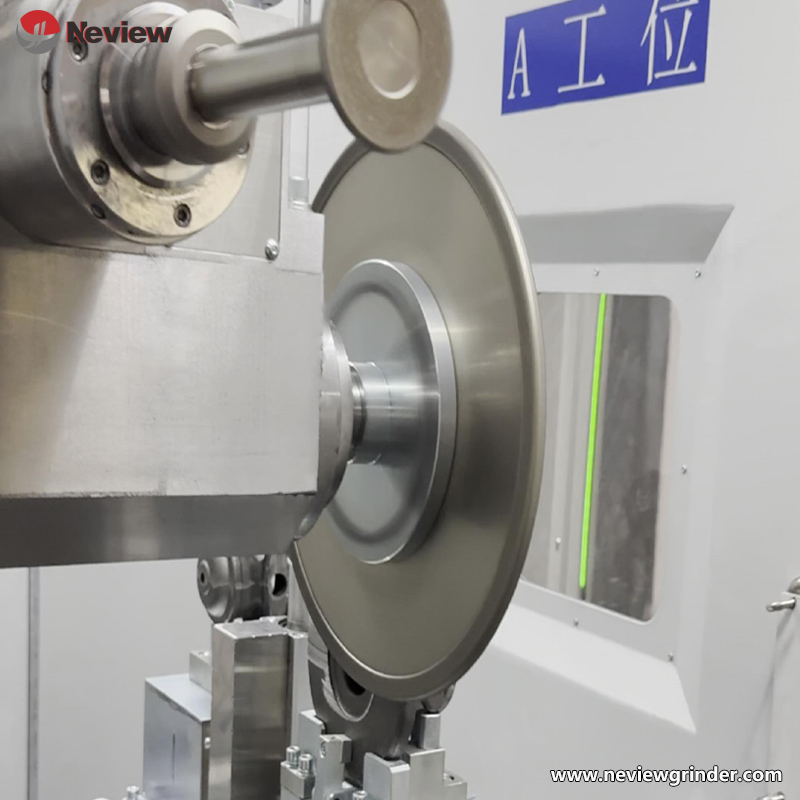

Equipado con un sistema de rectificado de cuatro husillos que permite el montaje simultáneo de diversas herramientas (por ejemplo, muelas abrasivas, discos de láminas) para completar el desbaste, el acabado y el pulido en una sola configuración.

Tiempo de ciclo por estación reducido a 15 segundos, adecuado para producciones de alto volumen superiores a 100.000 unidades al año.

3. Tecnología de compensación inteligente de errores

Los sensores de desplazamiento integrados detectan automáticamente las variaciones de fundición (±(tolerancia de 2 mm) y ajustar las trayectorias de pulido.

Para piezas de paredes delgadas o deformables, el rectificado de contornos flexible mediante control de bucle de corriente y de bucle de par evita el rectificado excesivo o insuficiente.

4. Operación continua de triple estación

El diseño de la mesa giratoria garantiza una producción ininterrumpida con ciclos de carga/descarga y molienda totalmente superpuestos, logrando una utilización del equipo de >90%.

Cambio rápido (30 minutos) entre variantes de producto mediante un simple reemplazo de accesorios.

Escenarios típicos de aplicación

Automoción: Rectificado discontinuo de pequeñas piezas de fundición (pinzas de freno, carcasas de embrague).

Maquinaria Agrícola: Post-procesamiento masivo de componentes estandarizados (engranajes, asientos de cojinetes).

Componentes hidráulicos: Tratamiento superficial de piezas fundidas de precisión (cuerpos de válvulas, carcasas de bombas).

Especificaciones de productos compatibles

Pequeñas piezas de hierro fundido 150 kilos;

Partes estructurales regulares o irregulares dentro de 600×Dimensiones H350mm;

Demanda de producción de alto volumen 50.000 unidades/año.

Aspectos destacados de la innovación

1. Control colaborativo de dos robots

El algoritmo de control colaborativo patentado garantiza una sincronización precisa del brazo, aumentando la eficiencia de procesamiento en un 30% y evitando interferencias.

La programación fuera de línea y la importación de modelos reducen el tiempo de puesta en servicio de nuevos productos a la mitad del de los sistemas convencionales.

2. Protección de alta densidad y extracción de polvo

La carcasa sellada de doble capa con cerraduras automáticas (clasificación IP54) garantiza la seguridad del operador.

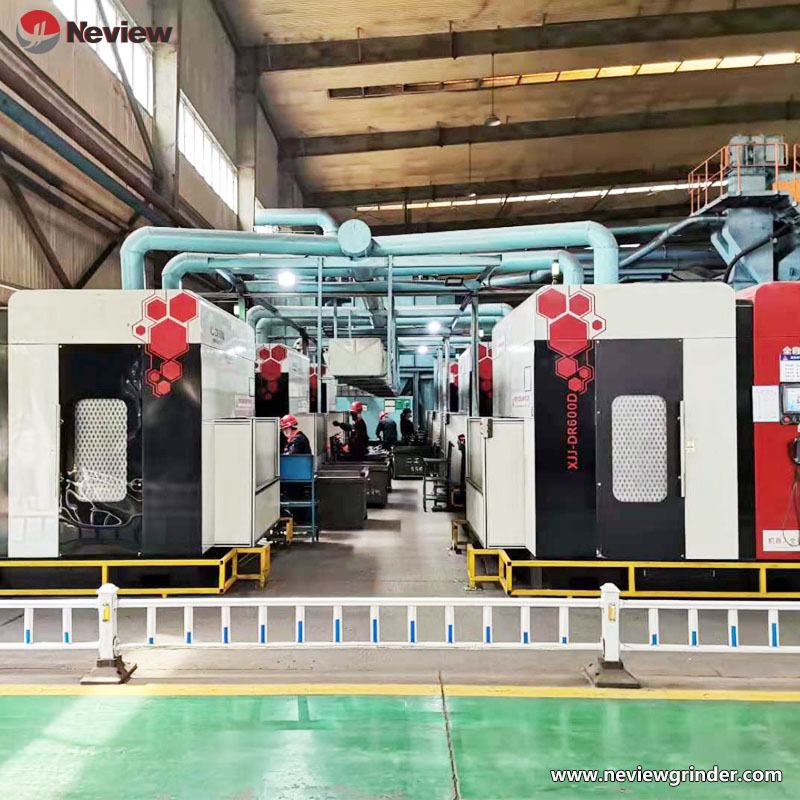

La extracción de polvo centralizada de 4 canales incorporada logra Eficiencia de captura del 95%, cumpliendo con la norma ISO 14001.

Configuración estándar

Brazos robóticos dobles + mesa giratoria de triple estación;

Sistema de rectificado de cuatro husillos (motores de husillo de 22,2 kW);

Sistema automático de detección y compensación de errores;

Sistema de control inteligente chino con módulo de monitoreo remoto.
